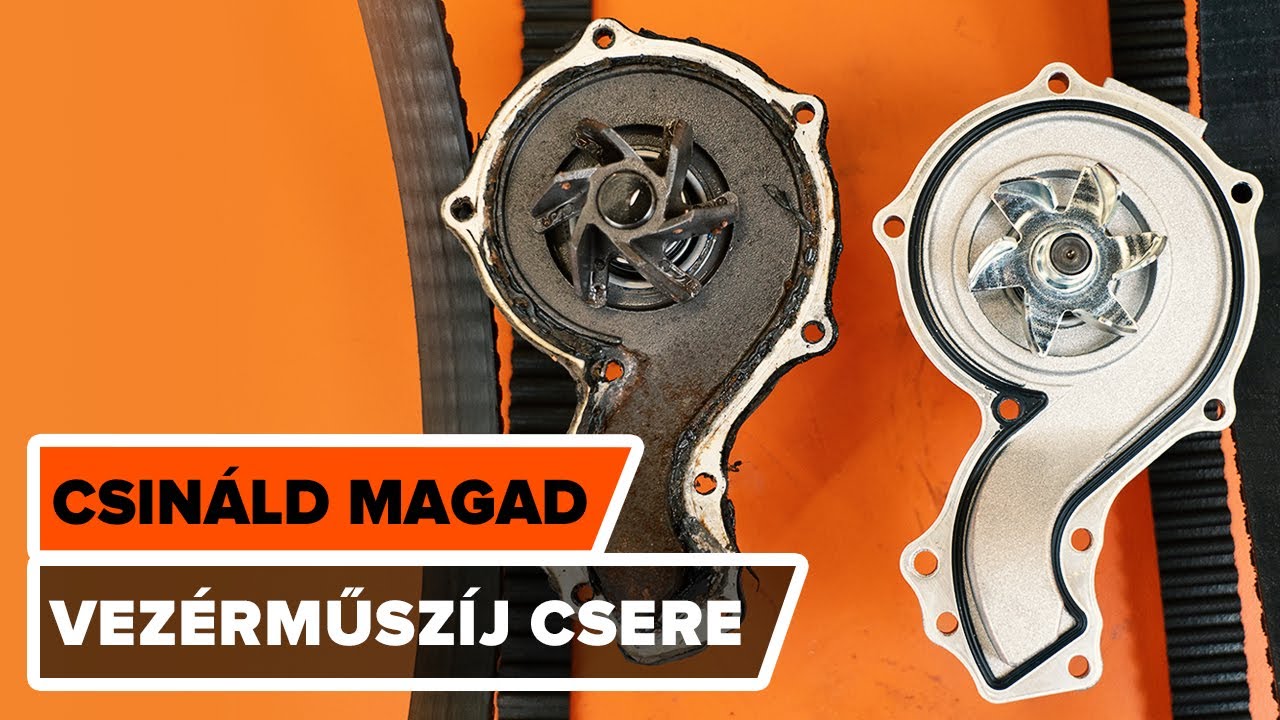

Vezérműszíj készlet & vízpumpával-csere VW Golf 3 gépkocsin – Útmutató

letöltés: 51

Megtekintések: 1007

Ajánlott csereintervallum a következő termékkategóriához: Vezérműszíj készlet vízpumpával : 70000 km

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW GOLF III (1H1) 1.9 TD, GTD … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VOLKSWAGEN GOLF 3 (1H1) vezérműszíj készlet és vízpumpa csere [ÚTMUTATÓ AUTODOC]

Vezérműszíj készlet & vízpumpával-csere VW Golf 3 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Fogasszíj készlet GOLF III (1H1)-hez és más VW modellekhez

Egyéb helyettesítő termékek

Vezérműszíj készlet vízpumpával

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Szükséges szerszámok:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Féktisztító

                      Réz zsír

                      Tömítőanyag

                      Nyomatékkulcs

                      Kombinált kulcs №15

                      Imbuszkulcs bit h6-as

                      7 számú csavarbehajtó bit

                      10 számú csavarbehajtó bit

                      12 pontos dugókulcs №19

                      13 számú csavarbehajtó bit

                      15 számú csavarbehajtó bit

                      16 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      Racsnis kulcs

                      Univerzális vezérműkerék, ékszíjtárcsa kulcs

                      Motorvezérlést beállító szerszámkészlet

                      Seegergyűrű-fogó

                      Phillips csavarhúzó

                      Tömítés kaparó

                      Tölcsér

                      Folyadéktartály

                      Feszítővas

                      Mikrószálas kendő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Az AUTODOC szakértői ajánlják:

Tartsa be a gyártó által az alkatrésszel kapcsolatban megadott ajánlásokat és előírásokat.
Minden munkát leállított motor mellett kell végezni.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Csavarja ki az akkumulátorsaruk rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 4

Távolítsa el az akkumulátorsarukat.
lépés 5

Csavarja le a hűtőfolyadék-tartály kupakját.
lépés 6

Oldja ki a levegőszűrő fedelét rögzítő kapcsokat.
lépés 7

Kicsit emelje fel a légszűrő házának fedelét.
lépés 8

Csavarja ki a levegőelosztó ház burkolatának rögzítőit. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 9

Vegye ki a levegőelosztó házat.
lépés 10

Fedje le a fojtószelep házat egy mikroszálas törlőkendővel, hogy megakadályozza a por és a szennyeződések bejutását a rendszerbe.
lépés 11

Engedje el a légszűrő házat rögzítő elemeket. Távolítsa el a levegőszűrő házat.
lépés 12

Csavarja ki a felső vezérműburkolat rögzítőit.
lépés 13

Csavarja ki a felső vezérműburkolat rögzítőit. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 14

Távolítsa el a felső vezérműburkolatot.
lépés 15

Rögzítse kerék ékekkel a kerekeket.
lépés 16

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 17

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 18

Csavarja ki a kerékcsavarokat.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 19

Vegye le a kereket.
lépés 20

Szerelje ki a sárvédő dobbetét rögzítőit. Használjon Phillips csavarhúzót.
lépés 21

Távolítsa el a sárvédő borítást.
lépés 22

Tisztítsa meg a hidraulikus szervo pumpa rögzítéseit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23

Csavarja ki a hidraulikus szervo pumpa rögzítéseit. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 24

Lazítsa meg az ékszíjat.
lépés 25

Távolítsa el az ékszíjat.
lépés 26

Tisztítsa meg a generátor rögzítő elemeit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 27

Lazítsa meg a generátor rögzítő elemeit. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 28

Távolítsa el a hosszbordásszíjat.
lépés 29

Tisztítsa meg a főtengely-ékszíjtárcsákat rögzítő elemet. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 30

Csavarja le a főtengely-ékszíjtárcsákat rögzítő elemet. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 31

Távolítsa el a főtengely-ékszíjtárcsákat.
lépés 32

Tisztítsa meg a vízpumpa-ékszíjtárcsa rögzítőjét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 33

Csavarja le a vízpumpa-ékszíjtárcsa rögzítőjét. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 34

Távolítsa el a vízpumpa-ékszíjtárcsát.
lépés 35

Csavarja ki az alsó vezérműburkolat rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 36

Távolítsa el az alsó vezérműburkolatot.
lépés 37

Fordítsa el a főtengely-fogaskereket. Használjon 19-as 12 pontos dugókulcsot. Használjon racsnis kulcsot.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Tipp:
A dugattyúnak a felső holtpontjában (TDC) kell állnia.
lépés 38

Zárja le a nagynyomású üzemanyag-szivattyú ékszíjtárcsáját. Használjon motorvezérlést beállító szerszámkészletet.
lépés 39

Szerelje le a forgattyúsház szellőztető cső bilincsét. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 40

Távolítsa el a forgattyúsház szellőztető csövet.
lépés 41

Szerelje le a forgattyúsház szellőztető cső bilincsét. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 42

Távolítsa el a forgattyúsház szellőztető csövet.
lépés 43

Fedje le a PVC szelepet egy mikroszálas kendővel, hogy ne kerülhessenek a rendszerbe idegen tárgyak és szennyeződések.
lépés 44

Csavarja le a motorszelep fedélét rögzítő elemeket. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 45

Távolítsa el a motorszelep fedelét.

Az AUTODOC javasolja:
Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Annak elkerülése érdekében, hogy a beszerelés során ne sérüljön meg az alkatrész, ne fejtsen ki túlzott erőt.
lépés 46

Telepítse a vezérműtengelyt rögzítő eszközt a gyári jelölések alapján. Használjon motorvezérlést beállító szerszámkészletet.
lépés 47

Jelölje meg a vezérműtengely-fogaskeréket.
lépés 48

Jelölje meg a vezérműszíjat.
lépés 49

Tegyen egy jelzést a nagynyomású üzemanyag-szivattyúra.

lépés 50

Jelölje meg a főtengely-fogaskeréket.
lépés 51

Lazítsa meg a vezérműszíjfeszítő-görgő rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 52

Távolítsa el a vezérműszíjfeszítő-görgőt.
lépés 53

Távolítsa el a vezérműszíjat.
lépés 54

Lazítsa meg a vákuumszivattyú-ékszíjtárcsát rögzítő elemet. Használjon univerzális vezérműkerék, ékszíjtárcsa kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 55

Távolítsa el a vákuumszivattyú-ékszíjtárcsát.
lépés 56

Csavarja ki a hidraulikus szervo pumpa rögzítéseit. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 57

Távolítsa el a hidraulikus szervo pumpát.
lépés 58

Készítsen elő egy tartályt a folyadéknak.
lépés 59

Távolítsa el az alsó hűtőcső kapcsot. Használjon feszítővasat.
lépés 60

Csatlakoztassa le az alsó hűtőcsövet.
lépés 61

Engedje le a motorból a hűtőfolyadékot.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Tippek az AUTODOC szakértőitől:
Vigyázat! A hűtőfolyadék nagyon forró lehet.Viseljen kesztyűt, hogy ne kerüljön a kezére forró folyadék.Minden munkát leállított motor mellett kell végezni.
lépés 62

Csavarja ki a vízpumpa rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 63

Vegye ki a vízpumpát. Használjon feszítővasat.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Tippek az AUTODOC-tól:
Vigyázat! A hűtőfolyadék kifolyhat a vízpumpa csatornáiból és a pumpából.
lépés 64

Tisztítsa meg a vízpumpa beszerelési helyét. Használjon tömítés kaparót. Használjon univerzális tisztítósprayt.
lépés 65

Kezelje a vízpumpa beszerelési helyét. Használjon tömítőanyagot.
lépés 66

Szerelje fel a vízpumpa tömítését.
lépés 67

Szerelje be az új vízpumpát.
lépés 68

Húzza meg a vízpumpa rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 69

Tegyen kenőanyagot a vákuumszivattyú-ékszíjtárcsa szerelési helyére. Használjon univerzális tisztítósprayt.
lépés 70

Szerelje be a vákuumszivattyú-ékszíjtárcsát.
lépés 71

Húzza meg a vákuumszivattyú-ékszíjtárcsát rögzítő elemet. Használjon univerzális vezérműkerék, ékszíjtárcsa kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 72

Csatlakoztassa az alsó hűtőcsövet.
lépés 73

Csatlakoztassa az alsó hűtőcső kapcsot.
lépés 74

Szerelje be a hidraulikus szervo pumpát.
lépés 75

Húzza meg a hidraulikus szervo pumpa rögzítéseit. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 76

Tisztítsa meg a vezérműszíj-feszítőgörgő szerelési helyét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 77

Tegyen kenőanyagot a vezérműszíj-feszítőgörgő szerelési helyére. Használjon tömítőanyagot.
lépés 78

Szerelje fel a vezérműszíjfeszítő-görgőt.
lépés 79

Szerelje be az új vezérműszíjat a gyári jelöléseknek alapján.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Az AUTODOC ajánlja:
Ügyeljen arra, hogy ne sértse meg a vezérműszíjat.
lépés 80

A feszítőgörgő mozgatásával állítsa be a vezérműszíj feszességet. Használjon seegergyűrű-fogót. Használja a következő méretű kombinált kulcsot: 15.
lépés 81

Távolítsa el a rögzítő eszközt a nagynyomású üzemanyagszivattyú-ékszíjtárcsáról.
lépés 82

Távolítsa el a vezérműtengelyt rögzítő eszközt.
lépés 83

Fordítsa el a főtengely-fogaskereket. Használjon 19-as 12 pontos dugókulcsot. Használjon racsnis kulcsot.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Tipp:
Győződjön meg arról, hogy az összes vezérműszíj alkatrész megfelelően van felszerelve.
lépés 84

Húzza meg a vezérműszíjfeszítő-görgő rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 85

Tisztítsa meg a motor szelepfedél szerelési helyét. Használjon univerzális tisztítósprayt.
lépés 86

Tegyen kenőanyagot a motor szelepfedél szerelési helyére. Használjon tömítőanyagot.
lépés 87

Szerelje be a motor szelepfedél tömítését.
lépés 88

Szerelje be a motor szelepfedélt.
lépés 89

Húzza meg a motor szelepfedél rögzítéseit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 90

Távolítsa el a mikroszálas kendőt a PVC szelep nyílásáról.
lépés 91

Szereljen be egy PVC csövet.
lépés 92

Távolítsa el a mikroszálas kendőt a PVC szelep nyílásáról.
lépés 93

Szereljen be egy PVC csövet.
lépés 94

Húzza szorosra a bilincset a forgattyúsház szellőztető csövén. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 95

Szerelje fel az alsó vezérműburkolatot.
lépés 96

Húzza meg az alsó vezérműburkolat rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 97

Szerelje be a vízpumpa-ékszíjtárcsát.
lépés 98

Húzza meg a vízpumpa-ékszíjtárcsa rögzítőjét. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 99

Szerelje be a főtengely-ékszíjtárcsákat a gyári jelölések alapján.
lépés 100

Húzza meg a főtengely-ékszíjtárcsákat rögzítő elemet. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 101

Szerelje fel a hosszbordásszíjat.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. A szakemberek ajánlják:
Győződjön meg arról, hogy a a hosszbordásszíj szorosan illeszkedik minden tárcsára.
lépés 102

Helyezze a hosszbordás szíjat a generátorra. Használjon feszítővasat.

Az AUTODOC javasolja:
Győződjön meg arról, hogy a a hosszbordásszíj feszessége megfelelő.
lépés 103

Szerelje be az ékszíjat.
lépés 104

Húzza meg a hidraulikus szervo pumpa rögzítéseit. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 105

Szerelje fel a felső vezérműburkolatot. Győződjön meg arról, hogy hallja a kattanást, ami azt jelzi, hogy a helyére került.
lépés 106

Húzza meg a felső vezérműburkolat rögzítőit. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 107

Húzza meg a generátor rögzítőit. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Ellenőrizze az ajánlott meghúzási nyomatékot.
lépés 108

Helyezze be a levegőszűrő házat.
lépés 109

Rögzítse a légszűrő házat rögzítő elemeket.
lépés 110

Távolítsa el a mikroszálas törlőkendőt a fojtószelep házról.
lépés 111

Szerelje vissza a levegőelosztó házat.
lépés 112

Szerelje fel a levegőszűrő borítást. Rögzítse.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Az AUTODOC szakértői ajánlják:
Az alkatrész sérülésének elkerülése érdekében a felszerelés során ne alkammazzon túlságosan nagy erőt.
lépés 113

Zárja le a levegőszűrő fedelét rögzítő kapcsokat.
lépés 114

Csavarja be a levegőelosztó ház burkolatának rögzítőit. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 115

Távolítsa el a hűtőfolyadék-tartály kupakját.
lépés 116

Helyezze be a tölcsért.
lépés 117

Töltsön hűtőfolyadékot a hűtőfolyadék tartályba.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Tippek az AUTODOC-tól:
Csak gyártó által ajánlott hűtőfolyadékot használja.A hűtőfolyadék szintjének a MAX jelölésnél kell lennie.Várjon, amíg a levegő távozik a rendszerből.
lépés 118

Helyezze vissza a sárvédő dobbetétet a beszerelési helyére. Húzza meg a rögzítőit. Használjon Phillips csavarhúzót.
lépés 119

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét.
lépés 120

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 121

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. A spray alkalmazását követően várjon néhány percet.
lépés 122

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. VW Golf 3
lépés 123

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 124

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 125

Távolítsa el az emelőt és a kerék ékeket.
lépés 126

Csatlakoztassa a sarukat az akkumulátorhoz.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. Tipp:
Legyen óvatos! Ne cserélje fel az autó akkumulátor pozitív és negatív saruját.
lépés 127

Csavarja be az akkumulátorsaruk rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 128

Járassa pár percig a motort. Ezt azért kell elvégezni, hogy eltávolítsa a maradék levegőt a hűtőrendszerből, és ellenőrizze, hogy az alkatrészek megfelelően működnek-e.
lépés 129

Állítsa le a motort.

lépés 130

Ellenőrizze a hűtőfolyadék-szintet. Szükség esetén töltse fel a megfelelő szintig.

Figyelem!
A hűtőfolyadék szintjének a MAX jelölésnél kell lennie.
lépés 131

Helyezze fel a hűtőfolyadék-tartály kupakját.

lépés 132

Csavarja fel a hűtőfolyadék-tartály kupakját.
lépés 133

Vegye le a sárvédő takarót.
lépés 134

Zárja le a motorháztetőt.

Csere: vezérműszíj készlet & vízpumpával – VW Golf 3. A szakemberek ajánlják:
Mindenképpen jegyezze fel a kilométeróra-állást, a vezérműszíj és a vízszivattyú-készletek cseréjekor.

Hasznos volt ez az útmutató?

Kérjük, 1-5-ig tartó skálán értékelje ezt az útmutatót. Ha kérdése van, tegye fel nekünk.

Új gumikra van szüksége?

Tudja meg, milyen gumiabroncs- és felniméretek kompatibilisek egy VW Golf III Hatchback (1H1)

Gumiabroncsok böngészése

Hosszbordás szíj-csere VW Golf 3 gépkocsin – Útmutató

Ingyenes letöltés
1.83 MB
Gyújtógyertya-csere VW Golf 3 gépkocsin – Útmutató

Ingyenes letöltés
1.09 MB
Termosztát-csere VW GOLF III (1H1) gépkocsin – Útmutató

Ingyenes letöltés
1.21 MB
Gyújtótrafó-csere VW GOLF III (1H1) gépkocsin – Útmutató

Ingyenes letöltés
1.62 MB
Gyújtáselosztó fedél-csere VW GOLF III (1H1) gépkocsin – Útmutató

Ingyenes letöltés
737.28 KB
Hűtőfolyadék perem-csere VW GOLF III (1H1) gépkocsin – Útmutató

Ingyenes letöltés
1.23 MB

Vezérműszíj készlet & vízpumpával-csere VW Golf IV Hatchback (1J1) gépkocsin – Útmutató

Ingyenes letöltés
6.25 MB
Vezérműszíj készlet & vízpumpával-csere VW Golf V Hatchback (1K1) gépkocsin – Útmutató

Ingyenes letöltés
10.07 MB
Vezérműszíj készlet & vízpumpával-csere VW GOLF VI (5K1) gépkocsin – Útmutató

Ingyenes letöltés
6.25 MB
Vízpumpa-csere VW Golf 2 gépkocsin – Útmutató

Ingyenes letöltés
2.67 MB
Vezérműszíj készlet & vízpumpával-csere VW GOLF PLUS (5M1, 521) gépkocsin – Útmutató

Ingyenes letöltés
6.25 MB
Vezérműszíj készlet & vízpumpával-csere VW Golf IV Variant (1J5) gépkocsin – Útmutató

Ingyenes letöltés
6.25 MB

Az autókarbantartó asszisztense rendelkezésre áll!

Kövesse nyomon a kiadásokat, vezessen naplót, ütemezze a cseréket, és még sok minden mást.

Top 5 hiba autóalkatrész vásárlásakor

2K megtekintés

Kiadás dátuma: 10/03/2022
Féknyergek felújítása házilag | AUTODOC tippek

35K megtekintés

Kiadás dátuma: 02/06/2022
TOP 8 hiba, amit az autótulajdonosok elkövetnek | AUTODOC tippek

3K megtekintés

Kiadás dátuma: 09/12/2021
A defektes gumiabroncs egyszerű javítása | AUTODOC tippek

4K megtekintés

Kiadás dátuma: 25/02/2021
