Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

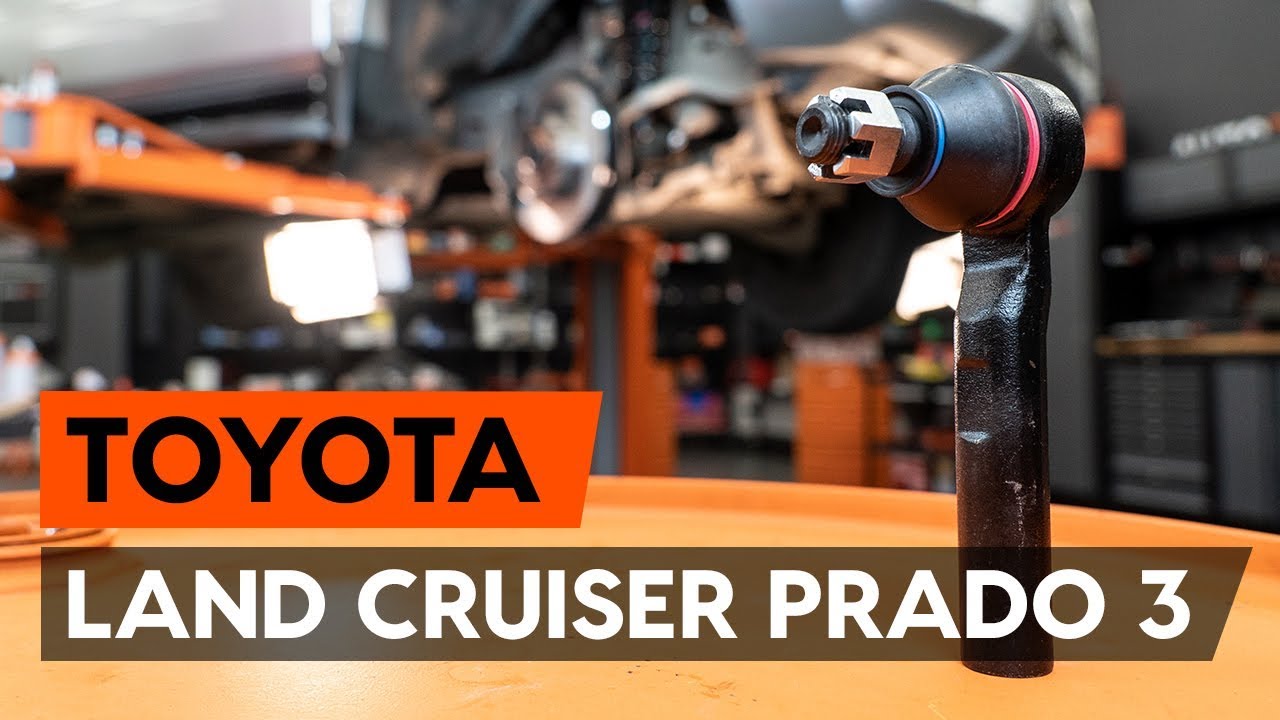

TOYOTA LAND CRUISER PRADO 3 (J120) kormányösszekötő rúd fej csere [ÚTMUTATÓ AUTODOC]

Kormányösszekötő gömbfej-csere Toyota Prado J120 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Vezetőkar fej LAND CRUISER (KDJ12_, GRJ12_)-hez és más TOYOTA modellekhez

Egyéb helyettesítő termékek

vezetőkar fej

Csere: kormányösszekötő gömbfej – Toyota Prado J120. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Réz zsír

                      Kombinált kulcs №14

                      Kombinált kulcs №22

                      19 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №21

                      Nyomatékkulcs

                      Gömbcsukló kinyomó

                      Menetfúró hajtóvas

                      Lapos Csavarhúzó

                      Kerek csőrű fogók

                      Tolómérő

                      Feszítővas

                      Kerékék

Szerszámok vásárlása

Csere: kormányösszekötő gömbfej – Toyota Prado J120. Az AUTODOC ajánlja:

A kormányösszekötő rúd fejeket párban cserélje.
A csere folyamata a jobb- és a baloldali kormányösszekötő rúd fejek esetében megegyezik.
Beszereléskor kizárólag új csavarokat és anyákat használjon.
Felhívjuk figyelmét: az autón végzett minden munkát - Toyota Prado J120 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: kormányösszekötő gömbfej – Toyota Prado J120. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Távolítsa el a kormányösszekötő rúd vég rögzítő sasszeget. Használjon lapos csavarhúzót. Használjon kerek csőrű fogót. Használjon feszítővasat.
lépés 8

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon menetfúró hajtóvasat.
lépés 9

Leszereléskor jelölje meg vagy mérje meg a gömbcsukló pontos helyzetét a nyomtávrúdon, vagy számolja meg a menetek számát, hogy elkerüje a későbbi hibás beállítást. Használjon tolómérőt.
lépés 10

Lazítsa meg a záróanyát ami a rúdfejet rögzíti a kormányösszekötő rúdhoz. Használja a következő méretű kombinált kulcsot: 14. Használja a következő méretű kombinált kulcsot: 22.
lépés 11

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 12

Csavarja ki a fejet a kormányösszekötő rúdból.
lépés 13

Csavarja fel az új kormány összekötő rúd fejet.

Csere: kormányösszekötő gömbfej – Toyota Prado J120. A szakemberek ajánlják:
A kormányrúd fej felszerelésekor emlékezzen, hogy azonos számú menettel szerelje fel, vagy a menet ugyanolyan hosszú legyen, mint amennyit mért.
lépés 14

Tegyen kenőanyagot a rúd menetes részére. Rézzsírt használjon.
lépés 15

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.
lépés 16

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 91 Nm nyomatékkal.
lépés 17

Helyezze be a kormányösszekötő rúd vég rögzítő sasszeget. Használjon kerek csőrű fogót.
lépés 18

Leszereléskor jelölje meg vagy mérje meg a gömbcsukló pontos helyzetét a nyomtávrúdon, vagy számolja meg a menetek számát, hogy elkerüje a későbbi hibás beállítást. Használjon tolómérőt.
lépés 19

Húzza meg a kormányösszekötő rúd záróanyát. Használja a következő méretű kombinált kulcsot: 14. Használja a következő méretű kombinált kulcsot: 22. Használjon nyomatékkulcsot. Húzza meg 88 Nm nyomatékkal.
lépés 20

Tegyen kenőanyagot a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőre. Rézzsírt használjon.
lépés 21

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 22

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: kormányösszekötő gömbfej – Toyota Prado J120. A spray alkalmazását követően várjon néhány percet.
lépés 23

Szerelje fel a kereket.

Csere: kormányösszekötő gömbfej – Toyota Prado J120. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 24

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 25

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 112 Nm nyomatékkal.

Csere: kormányösszekötő gömbfej – Toyota Prado J120. Tipp:
Ellenőrizze és állíttassa be a kerékkiegyenlítést ha szükséges.
lépés 26

Távolítsa el az emelőt és a kerék ékeket.
