Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW PASSAT VARIANT B6 3C rugóstag felső rögzítés csere [ÚTMUTATÓ AUTODOC]

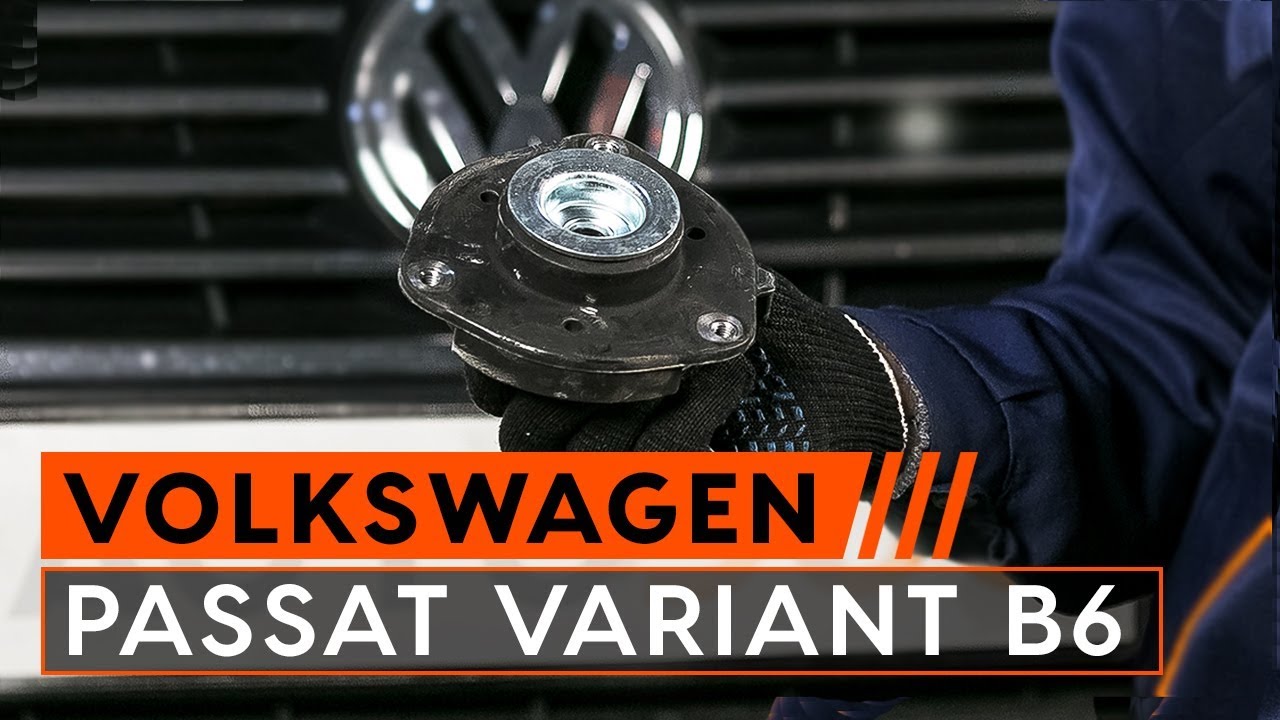

Elülső toronycsapágy-csere VW Passat 3C B6 Variant gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Toronycsapágy Passat Variant (3C5)-hez és más VW modellekhez

Egyéb helyettesítő termékek

Görgőscsapágy. gólyaláb támasztó csapágy

SKSS-0670006 STARK Támcsapágy, gólyaláb

4166,00 HUF

Áruház

SKSS-0670330 STARK Támcsapágy, gólyaláb

4911,00 HUF

Áruház

VKD 35025 T SKF Görgőscsapágy. gólyaláb támasztó csapágy

7710,00 HUF

Áruház

SKFB-1710092 STARK Görgőscsapágy. gólyaláb támasztó csapágy

8889,00 HUF

Áruház

SKSS-0670021 STARK Támcsapágy, gólyaláb

11643,00 HUF

Áruház

SKSS-0670166 STARK Támcsapágy, gólyaláb

12560,00 HUF

Áruház

SKSS-0670171 STARK Támcsapágy, gólyaláb

12764,00 HUF

Áruház

37487/2 ORIGINAL IMPERIUM Görgőscsapágy. gólyaláb támasztó csapágy

16787,00 HUF

Áruház

SKSS-0670382 STARK Támcsapágy, gólyaláb

17780,00 HUF

Áruház

SKSS-0670165 STARK Támcsapágy, gólyaláb

20533,00 HUF

Áruház

Csere: toronycsapágy – VW Passat Variant B6. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №19

                      Kombinált kulcs №21

                      13 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      24 számú csavarbehajtó bit

                      Imbuszkulcs bit h5-as

                      Imbuszkulcs bit h6-as

                      Torx vég T30

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Menetfúró hajtóvas

                      Kalapács

                      Lapos Csavarhúzó

                      Gömbcsukló kinyomó

                      Feszítővas

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: toronycsapágy – VW Passat 3C5. Az AUTODOC szakértői ajánlják:

Az első lengéscsillapító rugóstag összes támaszát egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag támasz esetében megegyezik.
Győződjön meg róla, hogy minden önzáró anyát és csavart kicserél a szerelés során.
Minden munkát leállított motor mellett kell végezni.

Csere: toronycsapágy – VW Passat Variant B6. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.

lépés 4

Csavarja ki a kerékcsavarokat.

Csere: toronycsapágy – VW Passat 3C B6 Variant. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Csatlakoztassa le az ABS jeladó vezetékeit. Használjon feszítővasat.
lépés 7

Húzza ki az ABS jeladó elektromos csatlakozását. Használjon lapos csavarhúzót.
lépés 8

Tisztítsa meg a féknyereg konzol rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 9

Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat. Használjon racsnis kulcsot.
lépés 10

Távolítsa el a féknyerget a konzollal együtt.

Csere: toronycsapágy – VW Passat 3C5. Az AUTODOC ajánlja:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.Bizonyosodjon meg róla, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált miután kivette a féknyerget. Ennek eredményeként a dugattyú kieshet a fékhengerből, és a fékfolyadék szivárgás, valamint a rendszer nyomásvesztése fordulhat elő.Ellenőrizze a féknyereg konzolt, a féknyereg vezetőcsapokat és a porvédőket. Tisztítsa meg ezeket. Cserélje ki, ha szükséges.
lépés 11

Tisztítsa meg a féktárcsa rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 12

Csavarja ki a féktárcsa rögzítőket. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 13

Távolítsa el a féktárcsát.
lépés 14

Tisztítsa meg a kerékagyat. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 15

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 16

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használjon H5-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 17

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 18

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 19

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 20

Tisztítsa meg a kerékagy rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 21

Csavarja ki a kerékagy tengelyanyát. Használja a következő méretű csavarbehajtó fejet: 24.
lépés 22

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 23

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 24

Csatlakoztassa le az alsó lengőkart a kormánycsuklóról. Használjon feszítővasat.
lépés 25

Távolítsa el a kardántengelyt a kerékagyból.
lépés 26

Engedje le az autót. Nyissa fel a motorháztetőt.
lépés 27

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.

lépés 28

Távolítsa el a szellőzőrács tömítését.
lépés 29

Távolítsa el a szélvédő alatti szellőző rács kapcsokat.
lépés 30

Emelje fel és vegye ki a szellőzőrácsot.
lépés 31

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 32

Csavarozza ki a lengéscsillapító felső rögzítését. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. VW Passat Variant B6
lépés 33

Távolítsa el a rugóstagot.
lépés 34

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: toronycsapágy – VW Passat 3C B6 Variant. Tipp:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 35

Nyomja össze a rugót.

lépés 36

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 37

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 38

Távolítsa el a felső rugóstag konzolt.

Csere: toronycsapágy – VW Passat 3C5. Tippek az AUTODOC szakértőitől:
Vizsgálja meg a lengéscsillapító porvédő sapkát és az ütközőt. Cserélje ki ezeket, amennyiben szükséges.
lépés 39

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 40

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: toronycsapágy – VW Passat Variant B6. Tippek az AUTODOC-tól:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 41

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 42

Engedje fel a rugót.

lépés 43

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 44

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 45

Szerelje be a lengéscsillapítót a kerékdobba.

Az AUTODOC javasolja:
VW Passat 3C B6 Variant – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 46

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 15 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 47

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.

lépés 48

Szerelje fel és rögzítse a szellőzőrácsot.
lépés 49

Szerelje fel az ablaktörlő műanyag szellőzőrácsának rögzítőjét.
lépés 50

Szerelje fel a szellőzőrács tömítését. Vegye le a sárvédő takarót.
lépés 51

Zárja le a motorháztetőt. Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 52

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 53

Helyezze be a kardántengelyt a kerékagyba.
lépés 54

Csatlakoztassa az ABS jeladót a tengelycsonkhoz.

lépés 55

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 56

Húzza meg a kerékagyat. Használja a következő méretű csavarbehajtó fejet: 24. Használjon nyomatékkulcsot. Húzza meg 70 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 57

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használjon H5-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 58

Szerelje be a féktárcsát.
lépés 59

Húzza meg a féktárcsa rögzítőket. Használja a következő torx kulcsot: T30. Használjon nyomatékkulcsot. Húzza meg 4 Nm nyomatékkal.
lépés 60

Szerelje fel a féknyerget a konzollal együtt.
lépés 61

Rögzítse a féknyereg konzolt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 200 Nm nyomatékkal.
lépés 62

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 63

Csatlakoztassa az ABS jeladó elektromos csatlakozását. Használjon kalapácsot.
lépés 64

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.
lépés 65

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.
lépés 66

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 67

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: toronycsapágy – VW Passat 3C B6 Variant. A spray alkalmazását követően várjon néhány percet.
lépés 68

Szerelje fel a kereket.

Csere: toronycsapágy – VW Passat 3C5. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 69

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 70

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 71

Távolítsa el az emelőt és a kerék ékeket.
