Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VOLKSWAGEN T5 Rugóstag felső rögzítés csere ÚTMUTATÓ | AUTODOC

Elülső toronycsapágy-csere VW Multivan T5 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Toronycsapágy Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN)-hez és más VW modellekhez

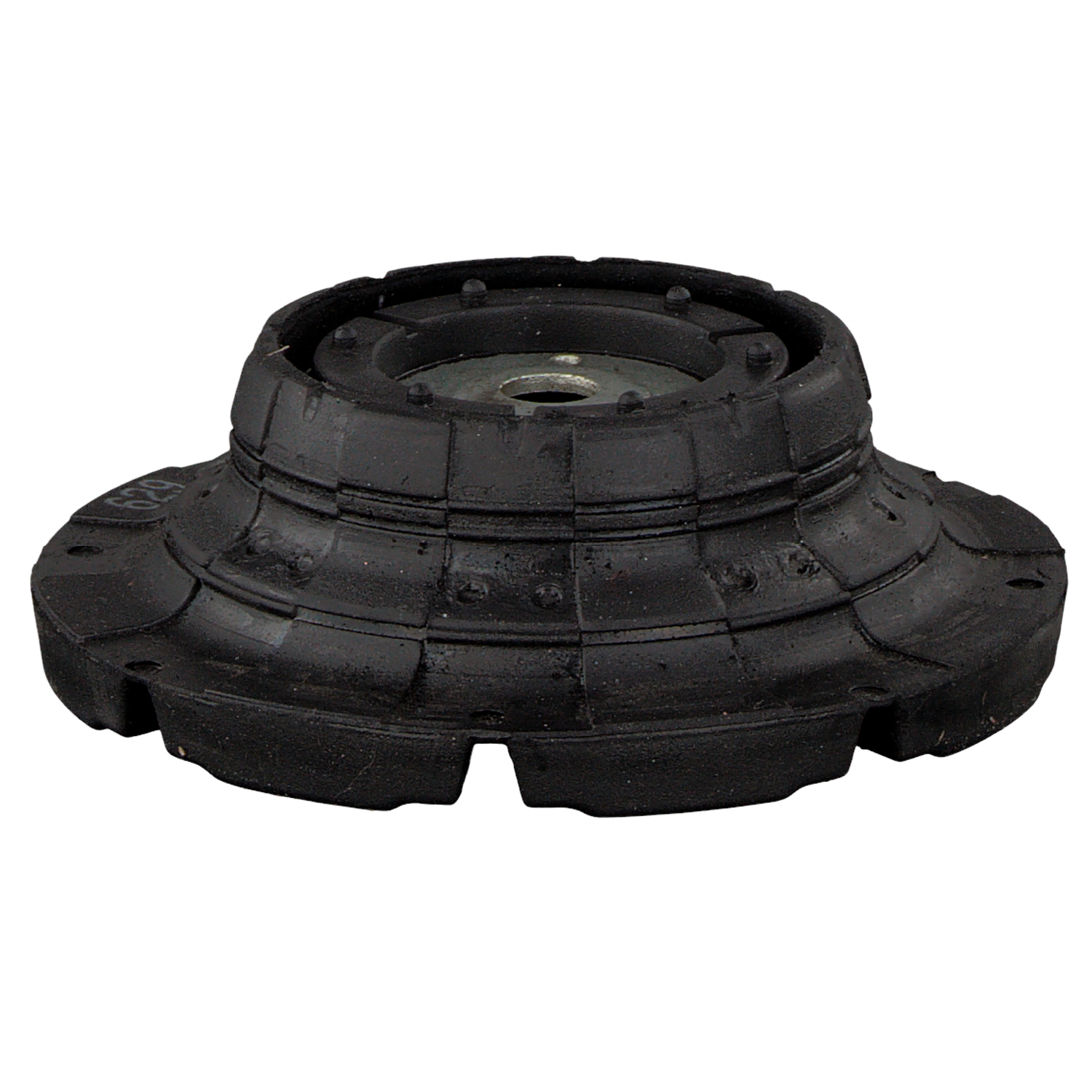

Támcsapágy, gólyaláb

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Dízel (136 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Dízel (136 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzin (115 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzin (231 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Dízel (130 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Dízel (174 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Dízel (105 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzin (235 LE)

        Támcsapágy, gólyaláb Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzin (235 LE)

Csere: toronycsapágy – VW Multivan T5. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kerámia zsír

                        Nyomatékkulcs

                        Kombinált kulcs №19

                        Kombinált kulcs №21

                        18 számú csavarbehajtó bit

                        19 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        30 számú csavarbehajtó bit

                        Imbuszkulcs bit h5-as

                        Imbuszkulcs bit h7-as

                        Torx vég T30

                        Kerék dugókulcs készlet №19

                        Racsnis kulcs

                        Lapos Csavarhúzó

                        hidraulikus rugó kompresszor

                        Feszítővas

                        Laposvéső

                        Kalapács

                        Pontozó

                        Gömbcsukló kinyomó

                        Clic-R fogó (féltengely bilincs fogó)

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: toronycsapágy – VW Multivan T5. Az AUTODOC ajánlja:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: toronycsapágy – VW Multivan T5. Alkalmazza a következő eljárást:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: toronycsapágy – VW Multivan T5. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Pulire l’elemento di fissaggio della bielletta della barra antirollio. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használjon H5-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a stabilizátor rudat.
lépés 9

Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 10

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 12

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 13

Tisztítsa meg a rögzítőelemeket, amelyek a gömbcsuklót a kormánycsuklóhoz kötik. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Csavarja ki a gömbcsukló rögzítőelemeit a kormánycsuklóból. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 15

Távolítsa el a rögzítőcsavarokat.

lépés 16

Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 30. Használjon racsnis kulcsot.
lépés 17

Távolítsa el a rögzítőanyát.

lépés 18

Válassza le a hajtótengelyt a tengelycsonkról. Használjon pontozót. Használjon kalapácsot.
lépés 19

Húzza ki a gömbcsuklót a kormánycsuklóból.

lépés 20

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21

Csavarja ki azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 22

Távolítsa el a rögzítőcsavarokat.

lépés 23

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 24

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 25

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 26

Engedje le az autót.
lépés 27

Nyissa fel a motorháztetőt.
lépés 28

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 29

Húzza ki az áramlásmennyiség-szabályozó érzékelő csatlakozóját. Használjon lapos csavarhúzót.
lépés 30

Oldja ki a levegőszűrő fedelét rögzítő kapcsokat.
lépés 31

Szerelje le a légbeömlő cső bilincsét. Használjon Clic-R fogót (féltengely bilincs fogó).
lépés 32

Húzza ki a levegő bemeneti tömlőt a légszűrőházból.
lépés 33

Vegye le a szűrőfedőt.
lépés 34

Távolítsa el a légszűrőt.

lépés 35

Távolítsa el a szellőzőrács tömítését.
lépés 36

Csavarja ki a védőburkolat tartócsavarjait. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 37

Távolítsa el a védőburkolatot.
lépés 38

Távolítsa el a lengéscsillapító rugóstag támasz fedelét. Használjon feszítővasat.
lépés 39

Tisztítsa meg a lengéscsillapító rugóstag tartójának felső rögzítését. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 40

Csavarja ki a lengéscsillapító tartójának rögzítő csavarját. Használja a következő méretű kombinált kulcsot: 21. Használjon H7-as imbuszkulcsot. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. VW Multivan T5
lépés 41

Távolítsa el a rugóstagot.
lépés 42

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: toronycsapágy – VW Multivan T5. Tipp:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 43

Nyomja össze a rugót.
lépés 44

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 45

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használjon H7-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 46

Távolítsa el a felső rugóstag konzolt. Használjon feszítővasat.
lépés 47

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Csere: toronycsapágy – VW Multivan T5. Az AUTODOC ajánlja:
Vizsgálja meg a lengéscsillapító porvédő sapkát és az ütközőt. Cserélje ki ezeket, amennyiben szükséges.
lépés 48

Szerelje fel a porvédőt és az ütközőt a lengéscsillapítóra.
lépés 49

Szerelje fel az új felső lengéscsillapító rugó tartót.
lépés 50

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon H7-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.
lépés 51

Engedje fel a rugót.
lépés 52

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.

lépés 53

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 54

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 55

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 56

Csavarja be a lengéscsillapító tartójának rögzítő csavarját.

Csere: toronycsapágy – VW Multivan T5. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a rögzítőcsavarok becsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 57

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű kombinált kulcsot: 21. Használjon H7-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.
lépés 58

Szerelje fel a lengéscsillapító rugóstag támaszt fedelét.
lépés 59

Szerelje fel a védőburkolatot.
lépés 60

Húzza meg a védőburkolat tartócsavarjait. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 61

Szerelje fel a szellőzőrács tömítését.
lépés 62

Szerelje be a légszűrőt.

lépés 63

Szerelje fel a levegőszűrő borítást. Rögzítse.
lépés 64

Csatlakoztassa a levegő bemeneti tömlőt a légszűrőházhoz.

lépés 65

Húzza meg a bilincset a légbeömlő csöven. Használjon Clic-R fogót (féltengely bilincs fogó).
lépés 66

Zárja le a levegőszűrő fedelét rögzítő kapcsokat.
lépés 67

Csatlakoztassa az áramlásmennyiség-szabályozó érzékelő csatlakozóját.
lépés 68

Vegye le a sárvédő takarót.
lépés 69

Zárja le a motorháztetőt.
lépés 70

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 71

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 72

Húzza ki a gömbcsuklót a kormánycsuklóból.

lépés 73

Rögzítse a lengéscsillapítót a kormánycsuklón. Használjon feszítővasat. Használjon kalapácsot.
lépés 74

Szerelje fel a rögzítőcsavarokat.

lépés 75

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 76

Rögzítse a kormánycsuklót a CV tengelyre.
lépés 77

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.

lépés 78

Szerelje fel a rögzítőcsavarokat.

lépés 79

Húzza meg a rögzítőelemeket, amelyek a gömbcsuklót a kormánycsuklóhoz kötik. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.+45°
lépés 80

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.+180°
lépés 81

Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz. Rögzítse a féktömlőt a rugóstagon.
lépés 82

Szerelje fel az keresztstabilizátor rudat. Használjon feszítővasat.

lépés 83

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használjon H5-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.+45°
lépés 84

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.

lépés 85

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.+90°
lépés 86

Szerelje be a rögzítőanyát.
lépés 87

Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 30. Használjon nyomatékkulcsot. Húzza meg 200 Nm nyomatékkal.
lépés 88

Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Tegyen kenőanyagot az összes rúdvégcsatlakozásra. Kenje be kenőanyaggal a stabilizátor karon lévő összes csuklót. Rézzsírt használjon.
lépés 89

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Használjon kerámia zsírt.
lépés 90

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: toronycsapágy – VW Multivan T5. A spray alkalmazását követően várjon néhány percet.
lépés 91

Szerelje fel a kereket.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 92

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 93

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 180 Nm nyomatékkal.
lépés 94

Távolítsa el az emelőt és a kerék ékeket.
