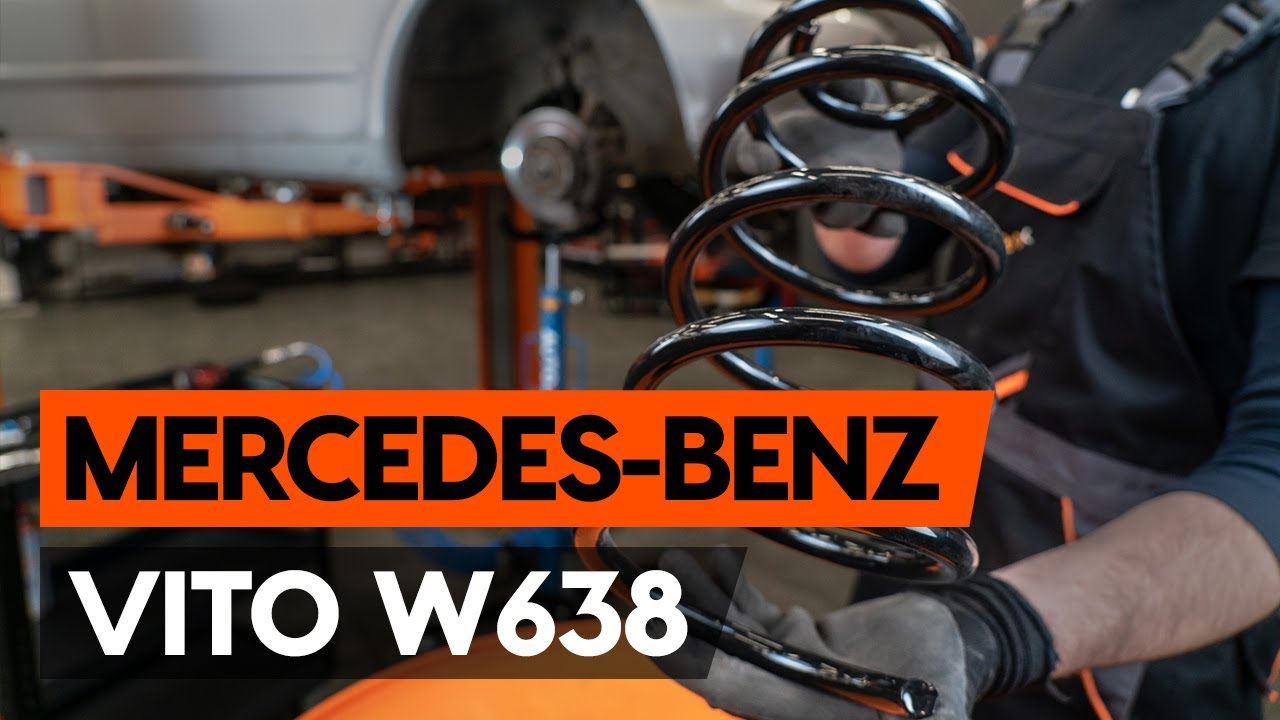

Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.
Csere: futómű rugó – Mercedes Vito W638. Végezze el az alábbi lépéseket:
lépés 1
Nyissa fel a motorháztetőt.
lépés 2
Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3
Távolítsa el a légszűrő fedél rögzítőcsavarjait. Használjon Phillips csavarhúzót.
lépés 4
Oldja ki a levegőszűrő fedelét rögzítő kapcsokat.
lépés 5
Csavarja ki a vákuum-nyomásátalakító szelep rögzítőit. Használjon Phillips csavarhúzót.
lépés 6
Húzza ki az áramlásmennyiség-szabályozó érzékelő csatlakozóját.
lépés 7
Szerelje le a légbeömlő cső bilincsét. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 8
Húzza ki a levegő bemeneti tömlőt a légszűrőházból. Használjon feszítővasat.
lépés 9
Vegye le a szűrőfedőt.
lépés 10
Takarja le a légbeömlő csövet egy mikroszálas törlőkendővel, hogy meggátolja a por és a szennyeződések bejutását a rendszerbe.
lépés 11
Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon WD-40 spray-t.
lépés 12
Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot.
lépés 13
Rögzítse kerék ékekkel a kerekeket.
lépés 14
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 15
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 16
Csavarja ki a kerékcsavarokat.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Mercedes Vito W638
lépés 17
Vegye le a kereket.
lépés 18
Tisztítsa meg az ABS jeladó és ezeket a lengécsillapító rugóstaghoz csatlakoztató féktömlő rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19
Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 20.1
Tisztítsa meg a stabilizátor rudat a lengéscsillapító rugóstag csatlakoztató rögzítőket, illetve azokat, melyek a lengéscsillapító rudat a tengelycsonkhoz kapcsolják.
lépés 20.2
Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21
Csavarja ki az anyát, és vegye ki a stabilizátor rudat a rugóstagból. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16.
lépés 22
Tegyen jelölést a kerékdőlést beállító csavarra.
lépés 23
Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 24
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 25
Távolítsa el a rögzítőcsavarokat.
lépés 26
Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 27
Csavarozza ki a lengéscsillapító felső rögzítését.
Az AUTODOC javasolja:
Mercedes Vito W638 – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 28
Távolítsa el a rugóstagot.
lépés 29
Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 30
Nyomja össze a rugót.
lépés 31
Tisztítsa meg a lengéscsillapító rudat. Használjon WD-40 spray-t.
lépés 32
Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot.
lépés 33
Távolítsa el a felső rugóstag konzolt.
lépés 34
Engedje ki a tekercsrugót.
lépés 35
Távolítsa el a rugót.
Az AUTODOC javasolja:
Csere: futómű rugó – Mercedes Vito W638. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 36
Szerelje be a rugót a lengéscsillapítóba.
lépés 37
Nyomja össze a rugót.
lépés 38
Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat. Használjon feszítővasat.
lépés 39
Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 66 Nm nyomatékkal.
Az AUTODOC javasolja:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 40
Engedje fel a rugót.
lépés 41
Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 42
Szerelje be a lengéscsillapítót a kerékdobba.
lépés 43
Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.
A sérülések elkerülése érdekében a rögzítőcsavarok becsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 44
Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét.
lépés 45
Tegyen kenőanyagot a tengelycsonk rögzítőire. Használjon WD-40 spray-t.
lépés 46
Rögzítse a lengéscsillapítót a kormánycsuklón. Használjon feszítővasat.
lépés 47
Szerelje fel a rögzítőcsavarokat.
lépés 48
Vegye ki a konzolt a kormánycsukló alól.
Az AUTODOC javasolja:
Mercedes Vito W638 – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 49
Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használja a következő méretű kombinált kulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 190 Nm nyomatékkal.
lépés 50
Erősítse a stabilizátor kart a rugóstagra. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 62 Nm nyomatékkal.
lépés 51
Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz. Rögzítse a féktömlőt a rugóstagon.
lépés 52
Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 53
Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 54
Szerelje fel a kereket.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Mercedes Vito W638
lépés 55
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 56
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 175 Nm nyomatékkal.
lépés 57
Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 66 Nm nyomatékkal.
lépés 58
Távolítsa el a törlőkendőt.
lépés 59
Szerelje fel a levegőszűrő borítást. Rögzítse.
lépés 60
Csatlakoztassa a levegő bemeneti tömlőt a légszűrőházhoz.
lépés 61
Zárja le a levegőszűrő fedelét rögzítő kapcsokat.
lépés 62
Csavarja be a légszűrő fedél rögzítőcsavarjait. Használjon Phillips csavarhúzót.
lépés 63
Csatlakoztassa az áramlásmennyiség-szabályozó érzékelő csatlakozóját.
lépés 64
Csavarja be a vákuum-nyomásátalakító szelep rögzítőit.
lépés 65
Húzza meg a bilincset a légbeömlő csöven. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 66
Vegye le a sárvédő takarót.
lépés 67
Zárja le a motorháztetőt.
lépés 68
Távolítsa el az emelőt és a kerék ékeket.
