Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
RENAULT MASTER II Dobozos (FD) 2.5 D, RENAULT MASTER II Dobozos (FD) 2.8 dTI, RENAULT MASTER II Dobozos (FD) 2.2 dCI, RENAULT MASTER II Dobozos (FD) 1.9 dTI, RENAULT MASTER II Dobozos (FD) 2.5 dCi, RENAULT MASTER II Dobozos (FD) 1.9 dCi, RENAULT MASTER II Dobozos (FD) 2.5 dCi, RENAULT MASTER II Dobozos (FD) 3.0 dCi, RENAULT MASTER II Dobozos (FD) 2.5 dCi, RENAULT MASTER II Dobozos (FD) 2.5 dCi, RENAULT MASTER II Dobozos (FD) 2.5 dCi … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

Az elülső felfüggesztés gömbcsuklóinak cseréje RENAULT MASTER 2 Van gépkocsinál [AUTODOC ÚTMUTATÓ]

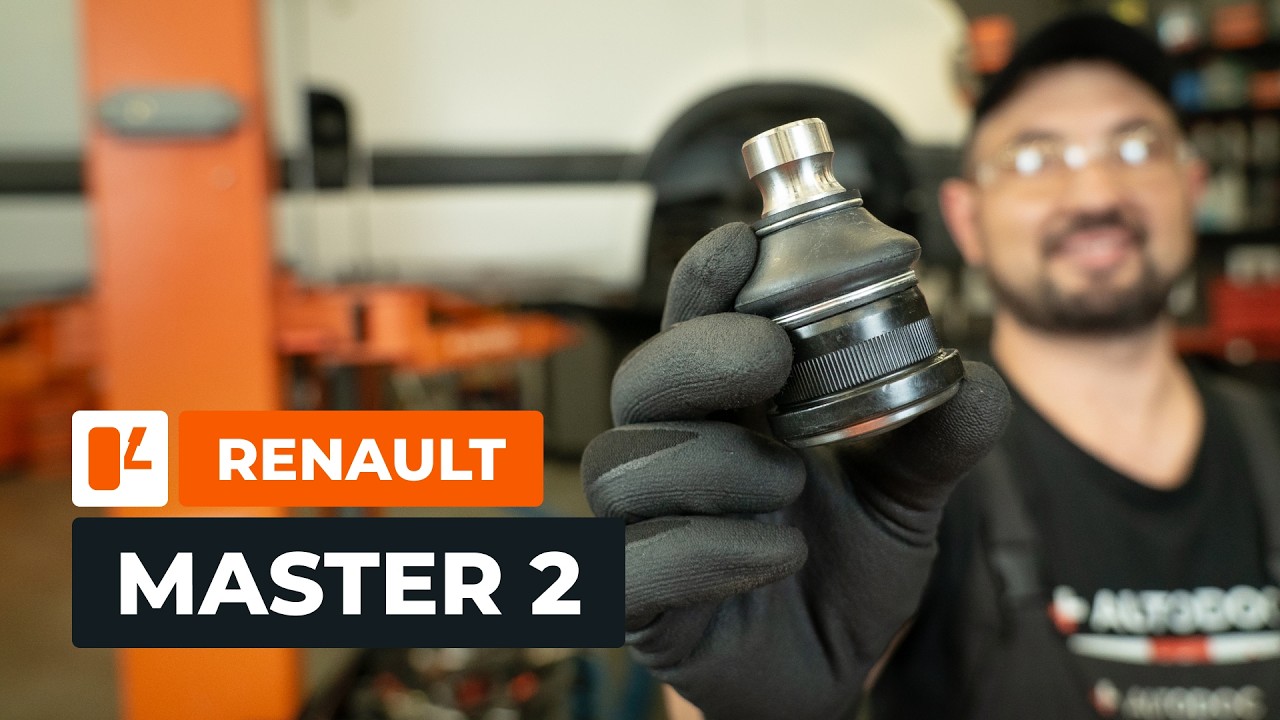

Elülső trapézgömbfej-csere Renault Master 2 van gépkocsin – Útmutató

Egyéb helyettesítő termékek

Támasztó- / vezetőcsukló

Csere: trapézgömbfej – Renault Master 2 van. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Kerámia zsír

                      Nyomatékkulcs

                      16-os kombinált kulcs

                      Torx E16 dugókulcs fej

                      18-as dugókulcs fej

                      21-es dugókulcs fej

                      30-as dugókulcs fej

                      24-es kerék dugókulcs

                      Racsniskulcs vagy elektromos szerszám a menetes rögzítőelemek eltávolításához/beszereléséhez

                      Hajtószár

                      Gömbcsukló kinyomó készlet

                      Laposfejű csavarhúzó

                      Hidraulikus váltóemelő vagy egy második járműemelő

                      Autólift vagy emelő emelőbakokkal és kerékékek

Szerszámok vásárlása

Csere: trapézgömbfej – Renault Master 2 van. Az AUTODOC szakértői ajánlják:

A bal és a jobb gömbcsukló csere eljárása azonos.
Minden munkát kikapcsolt gyújtás mellett kell elvégezni.

Csere: trapézgömbfej – Renault Master 2 van. A lépések ajánlott sorrendje:

lépés 1

Ha emelőt használ, rögzítse a kerekeket ékekkel.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használjon 24-es kerékcsavar dugókulcsot. Használjon hajtószárat.
lépés 3

Emelje fel a gépkocsit.

Csere: trapézgömbfej – Renault Master 2 van. Az AUTODOC ajánlja:
Ha emelőt használ, győződjön meg róla, hogy az autó kemény, sík felületen áll.Ügyeljen arra, hogy az autót emelőbakokkal is rögzítse.
lépés 4

Csavarja ki a kerékrögzítő csavarokat.

Vigyázat!
A sérülések elkerülése érdekében a csavarok kicsavarásánál rögzítse a kereket.
lépés 5

Távolítsa el a kereket.
lépés 6

Támassza meg a kormánycsuklót. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 7

Tisztítsa meg a lengéscsillapító rögzítőelemeit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 8

Csavarja ki lengéscsillapító felső rögzítő csavarját. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 9

Csavarja le a lengéscsillapító alsó rögzítő csavarját. Használjon 21-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 10

Távolítsa el a rögzítőcsavarokat.
lépés 11

Távolítsa el a lengéscsillapítót.
lépés 12

Tisztítsa meg a rögzítőcsavart, amely a vezérlőkart az alvázathoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13

Lazítsa meg a rögzítőelemet, amely a lengőkart az alvázhoz köti. Használjon 30-es dugókulcs fejet. Használjon hajtószárat.
lépés 14

Tisztítsa meg a rögzítőelemet, amely az alsó gömbcsuklót a kormánycsuklóhoz kötik. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Tisztítsa meg a féknyereg tartókonzoljának alsó rögzítőelemét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 16

Csavarja ki a féknyereg tartókonzoljának alsó rögzítőelemét. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 17

Távolítsa el a rögzítőcsavart.
lépés 18

Csavarja ki az alsó gömbcsuklót a kormánycsuklóhoz rögzítő szorítócsavart. Használjon 16-es kombinált kulcsot. Használjon Torx E16-os dugókulcs fejet. Használjon racsnis kulcsot.
lépés 19

Távolítsa el a szorítócsavart.
lépés 20

Engedje le az emelőállványt vagy egy második járműemelőt 10-15 cm-rel.

Csere: trapézgömbfej – Renault Master 2 van. Tipp:
A hidrulikus váltóemelőt vagy a járműemelőt egyenletesen, rángatás nélkül engedje le, nehogy a jármű alkatrészei és mechanizmusai megsérüljenek.
lépés 21

Távolítsa el az alsó gömbcsuklót a kormánycsuklóról.
lépés 22

Tisztítsa meg az alsó gömbcsukló rögzítőhelyét a kormánycsuklón. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 23

Távolítsa el a rögzítőgyűrűt a gömbcsukló gumiharangjáról. Használjon laposfejű csavarhúzót.
lépés 24

Távolítsa el a gömbcsukló gumiharangját. Használjon laposfejű csavarhúzót.
lépés 25

Távolítsa el a gömbcsuklót a vezérlőkarról. Használjon gömbcsukló kinyomó készletet.
lépés 26

Tisztítsa meg az alsó gömbcsukló rögzítőhelyét a lengőkaron. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 27

Telepítsen egy új gömbcsuklót. Használjon gömbcsukló kinyomó készletet.

Figyelem!
Ügyeljen arra, hogy a porvédő gumiharang ne sérüljön meg a gömbcsukló benyomásakor.
lépés 28

Csatlakoztassa az alsó gömbcsuklót a kormánycsuklóhoz.
lépés 29

Szerelje be a szorítócsavart.
lépés 30

Húzza meg a szorítócsavart, amely az alsó gömbcsuklót a kormánycsuklóhoz rögzíti. Használjon 16-es kombinált kulcsot. Használjon Torx E16-os dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 70 Nm.
lépés 31

Szerelje be a féknyereg tartókonzoljának alsó rögzítőcsavarját.
lépés 32

Húzza meg a a féknyereg tartókonzoljának alsó rögzítőcsavarjait. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 110 Nm.
lépés 33

Tisztítsa meg a lengéscsillapító beszerelési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 34

Szerelje be a lengéscsillapítót.
lépés 35

Helyezze be a rögzítőcsavarokat.
lépés 36

A rögzítőelemek megfelelő meghúzásához fel kell emelni a futóművet, hogy terhelve legyen. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 37

Húzza meg a lengéscsillapító felső rögzítő csavarját. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 62 Nm.
lépés 38

Húzza meg a lengéscsillapító alsó rögzítő csavarját. Használjon 21-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 180 Nm.
lépés 39

Húzza meg a rögzítőelemet, amely a lengőkart az alvázhoz köti. Használjon 30-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 280 Nm.
lépés 40

Távolítsa el a támasztékot a kormánycsukló aljáról.

Csere: trapézgömbfej – Renault Master 2 van. Tippek az AUTODOC szakértőitől:
A hidrulikus váltóemelőt vagy a járműemelőt egyenletesen, rángatás nélkül engedje le, nehogy a jármű alkatrészei és mechanizmusai megsérüljenek.
lépés 41

Tisztítsa meg a felni illesztési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 42

Kezelje kenőanyaggal a féktárcsa azon felületét, amely érintkezik a felnivel. Használjon kerámia zsír.
lépés 43

Szerelje fel a kereket.

Vigyázat!
A sérülések elkerülése érdekében a csavarok becsavarásánál rögzítse a kereket.
lépés 44

Csavarja be a kerékrögzítő csavarokat. Használjon 24-es kerékcsavar dugókulcsot. Használjon racsnis kulcsot.
lépés 45

Engedje le az autót, és kereszt alakzatban haladva húzza meg a kerékrögzítő csavarokat. Használjon 24-es kerékcsavar dugókulcsot. Használjon nyomatékkulcsot. Meghúzási nyomaték: 172 Nm.
lépés 46

Távolítsa el az emelőt, az emelőbakokat és a kerékékeket.
