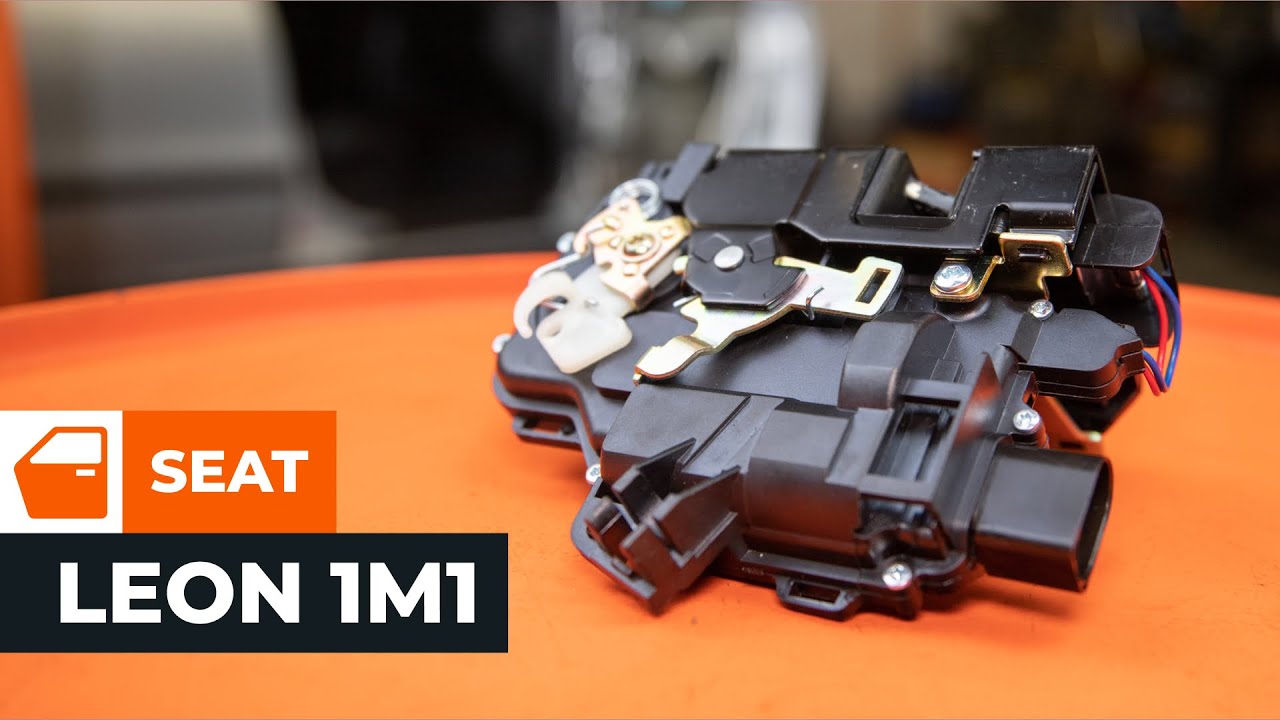

Elülső ajtózár szerkezet-csere Seat Leon 1M1 gépkocsin – Útmutató

letöltés: 11

Megtekintések: 243

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.4 16V, SEAT Leon Hatchback (1M1) 1.8 20V T, SEAT Leon Hatchback (1M1) 1.9 SDI, SEAT Leon Hatchback (1M1) 1.8 20V T 4, SEAT Leon Hatchback (1M1) 1.6 16 V, SEAT Leon Hatchback (1M1) 2.8 Cupra 4, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.9 TDI Syncro, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 2.8, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.8 20V … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

SEAT LEON 1M1 ajtózár szerkezet csere [ÚTMUTATÓ AUTODOC]

Elülső ajtózár szerkezet-csere Seat Leon 1M1 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Zárak, külső Leon Hatchback (1M1)-hez és más SEAT modellekhez

Egyéb helyettesítő termékek

Ajtózár

Csere: ajtózár szerkezet – Seat Leon 1M1. A szerszámok, amelyekre szüksége lehet:

                      Kontakt tisztító spray

                      Nyomatékkulcs

                      Torx vég T20

                      10 számú csavarbehajtó bit

                      8 XZN bit

                      Racsnis kulcs

                      Maszkoló szalag

                      Phillips csavarhúzó

                      Patent kiszedő szerszám

                      Műanyag patentkiszedő

Szerszámok vásárlása

Csere: ajtózár szerkezet – Seat Leon 1M1. A szakemberek ajánlják:

A jobb- és a baloldali első ajtó zárainak cseréje megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Seat Leon 1M1 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa ki az autó ajtaját.
lépés 2

Szerelje le az ajtókilincs burkolatát. Használja a műanyag patentkiszedőt.

Csere: ajtózár szerkezet – Seat Leon 1M1. Az AUTODOC ajánlja:
Az alkatrész eltávolításakor ne alkalmazzon túlzott mértékű erőkifejtést, máskülönben előfordulhat, hogy kárt okoz benne.
lépés 3

Csavarja ki az ajtókárpit rögzítőit. Használjon Phillips csavarhúzót.
lépés 4

Szerelje le az ajtókárpitot. Használja a műanyag patentkiszedőt.

Az AUTODOC javasolja:
Csere: ajtózár szerkezet – Seat Leon 1M1. Az alkatrész eltávolítása során ne alkalmazzon túlzott erőt, mert megsérülhet az alkatrész.
lépés 5

Válassza le az ajtózár működtető kábelét.
lépés 6

Húzza ki az izzó csatlakozóját.
lépés 7

Távolítsa el a hangszóró csatlakozóját.
lépés 8

Távolítsa el a fedőlapokat az ablakemelő-rögzítőkből. Használja a műanyag patentkiszedőt.
lépés 9

Kapcsolja be a gyújtást.

lépés 10

Engedje le az ablaküveget.

Az AUTODOC javasolja:
Folytassa az ablaküveg leengedését, amíg a kötőelemei láthatóvá nem válnak.
lépés 11

Kapcsolja le a gyújtást.

lépés 12

Távolítsa el a ablakemelő kapcsolómoduljának csatlakozóját.
lépés 13

Csavarja ki az ablaküveg rögzítőelemeit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.

Csere: ajtózár szerkezet – Seat Leon 1M1. Tipp:
A sérülések elkerülése érdekében tartsa az üveget, amikor a rögzítőelemeket kihúzza.
lépés 14

Emelje fel teljesen az ablaküveget, és maszkoló szalaggal rögzítse az ajtókereten.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében tartsa az üveget emeléskor.
lépés 15

Válassza le a tükörállító kapcsoló csatlakozóját.
lépés 16

Távolítsa el a hangszóró csatlakozóját.
lépés 17

Szerelje le az elektromos ablakemelő csatlakozót.
lépés 18

Bontsa le az elektromos ablakemelő vezetékkötegét. Használjon patent kiszedő szerszámot.
lépés 19

Távolítsa el az ajtópanel burkolatát. Használja a műanyag patentkiszedőt.
lépés 20

Csavarja ki az ajtópanel rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 21

Csavarja ki a külső ajtónyító fogantyújának rögzítőit. Használja a következő torx kulcsot: T20. Használjon racsnis kulcsot.
lépés 22

Távolítsa el a fedelet a külső ajtónyító fogantyújának rögzítőiről. Használja a műanyag patentkiszedőt.

Csere: ajtózár szerkezet – Seat Leon 1M1. Tippek az AUTODOC szakértőitől:
Az alkatrész eltávolításakor ne alkalmazzon túlzott mértékű erőkifejtést, máskülönben előfordulhat, hogy kárt okoz benne.
lépés 23

Csavarja ki az ajtózár rögzítőit. Használjon 8-os XZN bit hegyet. Használjon racsnis kulcsot.
lépés 24

Távolítsa el az ajtópanelt és az ablakemelő-kapcsolót.

Az AUTODOC javasolja:
Csere: ajtózár szerkezet – Seat Leon 1M1. Ne alkalmazzon túlzott erőt az alkatrész kiszerelése során, mert megsérülhet az alkatrész.
lépés 25

Válassza le az ajtózár csatlakozóját.
lépés 26

Távolítsa el az ajtónyító fogantyú reteszelő kábelt. Használja a műanyag patentkiszedőt.
lépés 27

Távolítsa el az ajtózárat.

Az AUTODOC javasolja:
Az alkatrész eltávolításakor ne alkalmazzon túlzott mértékű erőkifejtést, máskülönben előfordulhat, hogy kárt okoz benne.
lépés 28

Távolítsa el az ajtónyító fogantyú reteszelő kábelt.
lépés 29

Szerelje be az ajtónyító fogantyú reteszelő kábelt.
lépés 30

Vegye ki az ajtózár rúdját.
lépés 31

Szerelje fel az ajtózár rúdját az új zárra.
lépés 32

Távolítsa el az ajtónyító fogantyú reteszelő kábelt.
lépés 33

Szerelje be az ajtónyító fogantyú reteszelő kábelt.
lépés 34

Telepítse az új zárat.

Csere: ajtózár szerkezet – Seat Leon 1M1. Az AUTODOC szakértői ajánlják:
Az alkatrész sérülésének elkerülése érdekében a felszerelés során ne alkammazzon túlságosan nagy erőt.
lépés 35

Szerelje be az ajtónyító fogantyú reteszelő kábelt. Használja a műanyag patentkiszedőt.
lépés 36

Szerelje be a fedelet a külső ajtónyító fogantyú rögzítőjére.
lépés 37

Csavarja be a külső ajtónyító fogantyú rögzítőjét. Használja a következő torx kulcsot: T20. Használjon racsnis kulcsot.
lépés 38

Szerelje be az ajtópanelt és az ablakemelő-kapcsolót.
lépés 39

Tegyen kenőanyagot az ajtózár csatlakozójára. Használjon szilikonzsírt.
lépés 40

Csatlakoztassa az ajtózár csatlakozóját.
lépés 41

Csavarja be az ajtópanel rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 42

Szerelje fel az ajtópanel burkolatát.
lépés 43

Kezelje az elektromos ablakemelő modul csatlakozóját. Használjon szilikonzsírt.
lépés 44

Csatlakoztassa az elektromos ablakemelő csatlakozóját.
lépés 45

Kezelje le a hangszórók csatlakozóit. Használjon szilikonzsírt.
lépés 46

Tegyen kenőanyagot az elektromos ablakemelő kapcsolójának csatlakozójára. Használjon szilikonzsírt.
lépés 47

Kezelje le az elektromos ablakemelő kapcsolómoduljának csatlakozóját. Használjon szilikonzsírt.

lépés 48

Csatlakoztassa a tükörbeállító csatlakozóját az ajtóhoz.
lépés 49

Csatlakoztassa a hangszóró csatlakozóját.
lépés 50

Kezelje le az izzó csatlakozóját. Használjon szilikonzsírt.

lépés 51

Csavarja be az ajtózár rögzítőelemeit. Használjon 8-os XZN bit hegyet. Használjon racsnis kulcsot.
lépés 52

Húzza meg az ajtózár rögzítőit. Használjon 8-os XZN bit hegyet. Használjon nyomatékkulcsot. Húzza meg 20 Nm nyomatékkal.
lépés 53

Húzza meg az ajtópanel rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon nyomatékkulcsot. Húzza meg 8 Nm nyomatékkal.
lépés 54

Szerelje be az elektromos ablakemelő vezetékkötegét.
lépés 55

Távolítsa el a maszkoló szalagot.
lépés 56

Engedje le az ablaküveget, és szerelje be a beszerelési helyére az ablakemelő mechanizmusában.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében tartsa az üveget leengedéskor.
lépés 57

Csavarja be az ablaküveg rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.

Csere: ajtózár szerkezet – Seat Leon 1M1. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében tartsa az üveget, amikor a rögzítőket csavarja be.
lépés 58

Húzza meg az ablaküveg rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon nyomatékkulcsot. Húzza meg 6 Nm nyomatékkal.

Csere: ajtózár szerkezet – Seat Leon 1M1. Tipp:
Ne alkalmazzon túl sok erőt a rögzítőelemek meghúzásakor. A túlfeszítés károsíthatja az üveget.
lépés 59

Szerelje be a fedőlapokat az ablakemelő-rögzítőkre.
lépés 60

Csatlakoztassa az ajtózár működtető kábelét.
lépés 61

Csatlakoztassa az izzó csatlakozóját.
lépés 62

Csatlakoztassa az elektromos ablakemelő kapcsolómoduljának csatlakozóját.
lépés 63

Csatlakoztassa a hangszóró csatlakozóját.
lépés 64

Szerelje vissza az ajtókárpitot.
lépés 65

Csavarja be az ajtókárpit rögzítőit. Használjon Phillips csavarhúzót.
lépés 66

Szerelje fel az ajtókilincs burkolatát.
lépés 67

Ellenőrizze, hogy az ajtózár megfelelően működik-e.
lépés 68

Zárja be az autó ajtaját.
